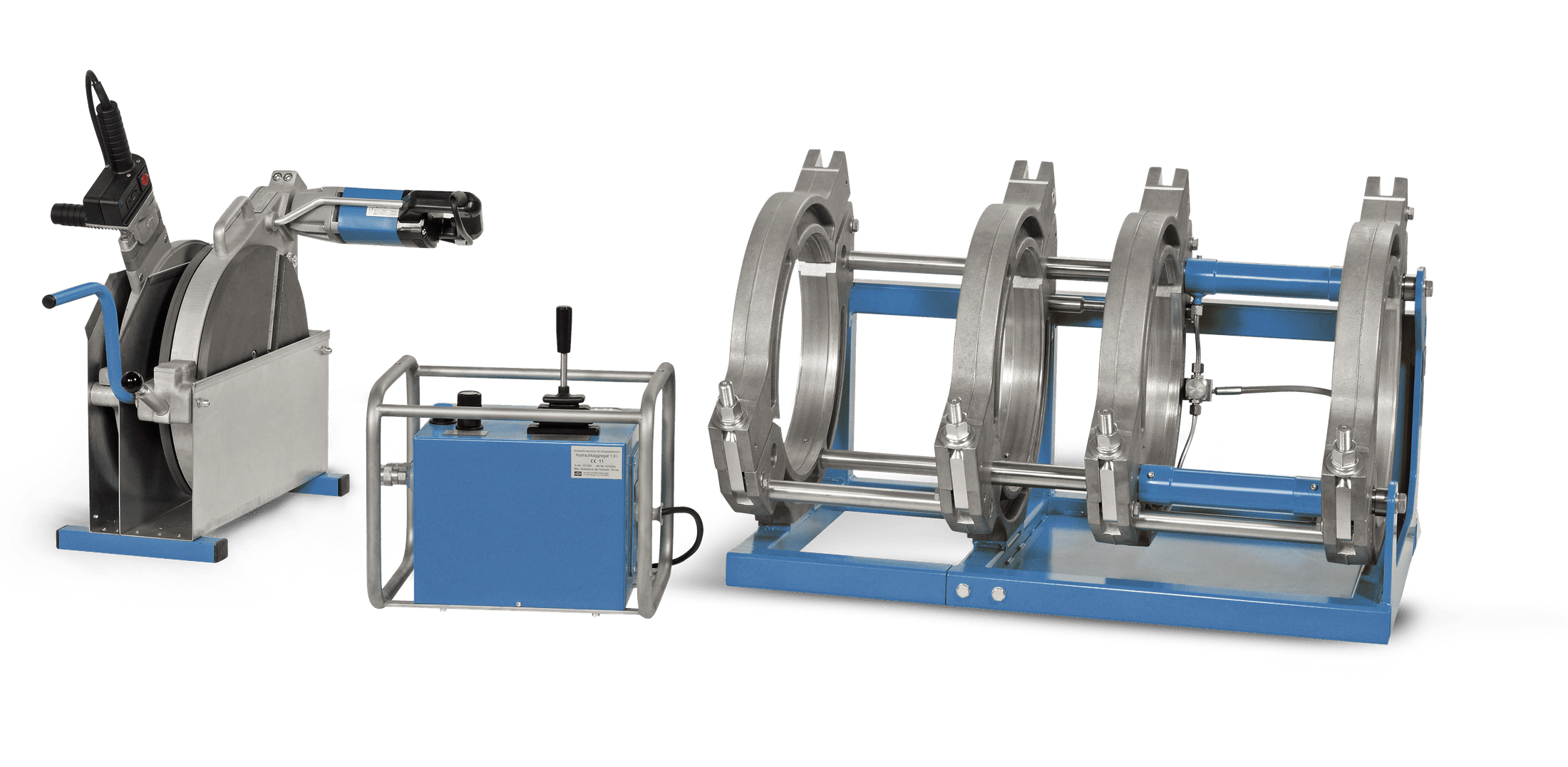

WIDOS 4600 Heizelement-Stumpfschweissmaschine inkl. Spanneinsätze

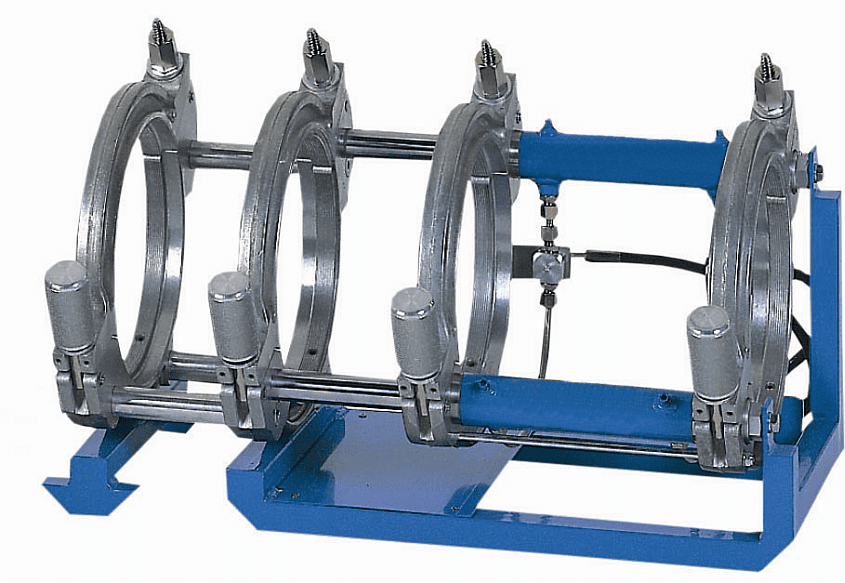

Mit der WIDOS 4600 können PE-, PP-, PA- und PVDF-Rohre sowie Formteile von DA 75 bis DA 250 bearbeitet werden. Die WIDOS 4600 hat auf der festen und der beweglichen Seite eine Doppelspanneinrichtung mit Schnellspannung. Diese wird auf 2 Wellen geführt. Zum Anschluss an das Hydrauliksteuergerät befinden sich an der Maschine 2 flexible Schläuche mit Schnellkupplungen. Die Doppelspanneinrichtung ist mit dem Stahlrohruntergestell verschraubt. Das äußere feststehende Spannelement kann durch Entfernen von 3 Schrauben leicht abgebaut werden, um an schwer zugänglichen Stellen, z.B. im Schacht oder an der T-Stück-Abgangsseite, schweißen zu können. Durch Herausnehmen aus dem Untergestell kann die dann verbleibende Einheit als 3-Ring-Reparatur-Maschine eingesetzt werden. Die WIDOS 4600 ist somit eine 4-Ring- und eine 3-Ring-Maschine in Einem.

Die WIDOS 4600 kann auf der Baustelle und im Graben eingesetzt werden. Rohre und Formteile von DA 75 bis DA 250 können bearbeitet werden. Das äußere feststehende Spannelement der WIDOS 4600 kann durch das Entfernen von 3 Schrauben leicht abgebaut werden, um an schwer zugänglichen Stellen schweißen zu können. Durch Herausnehmen aus dem Untergestell kann die dann verbleibende Einheit als 3-Ring-Reparatur-Maschine eingesetzt werden. Eine Abreißvorrichtung am Grundgestell verhindert das Anhaften des Heizelementes an den angewärmten Rohrenden und ermöglicht somit ein einfaches Handling. Mit der Hydraulikeinheit wird die rechte Doppelspanneinrichtung bewegt und die Fügekraft exakt gesteuert. Sie hat eine Nachdrückeinrichtung zum Unterstützen der Fügekraft während der Abkühlzeit und 2 Schnellkupplungen sowie ein digitales Manometer zur exakten Anzeige des Drucks. Der Planhobel hat einen Kettenantrieb im geschlossenen Aluminiumgehäuse. Die verwendeten Planhobelmesser sind beidseitig geschliffen und können somit mehrfach verwendet werden.

Das Heizelement ist antihaftbeschichtet und hat eine elektronische Temperaturregelung mit digitaler Anzeige. Zum wärmegeschützten Abstellen des Heizelements und zum Einhängen des Planhobels steht ein Einstellkasten zur Verfügung. Die WIDOS Schweißmaschinen sind problemlos mit den WIDOS SPA-Schweißprotokoll-Aufzeichnungsgeräten nachrüstbar und auch in CNC-gesteuerter Ausführung lieferbar.
