Werkstatt Stumpfschweißmaschine für die Herstellung von segmentierten Fittings / Formstücken, T-Stücke, 45°-Y-Stücke und Kreuze aus PE, PP, PB, PVDF

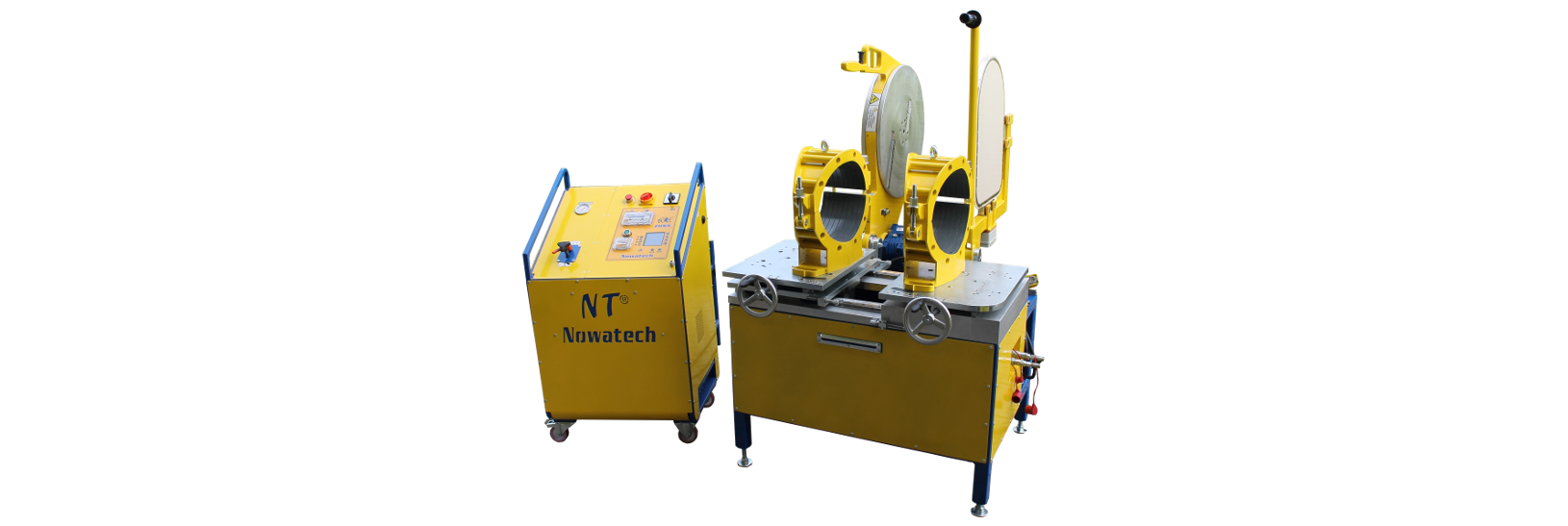

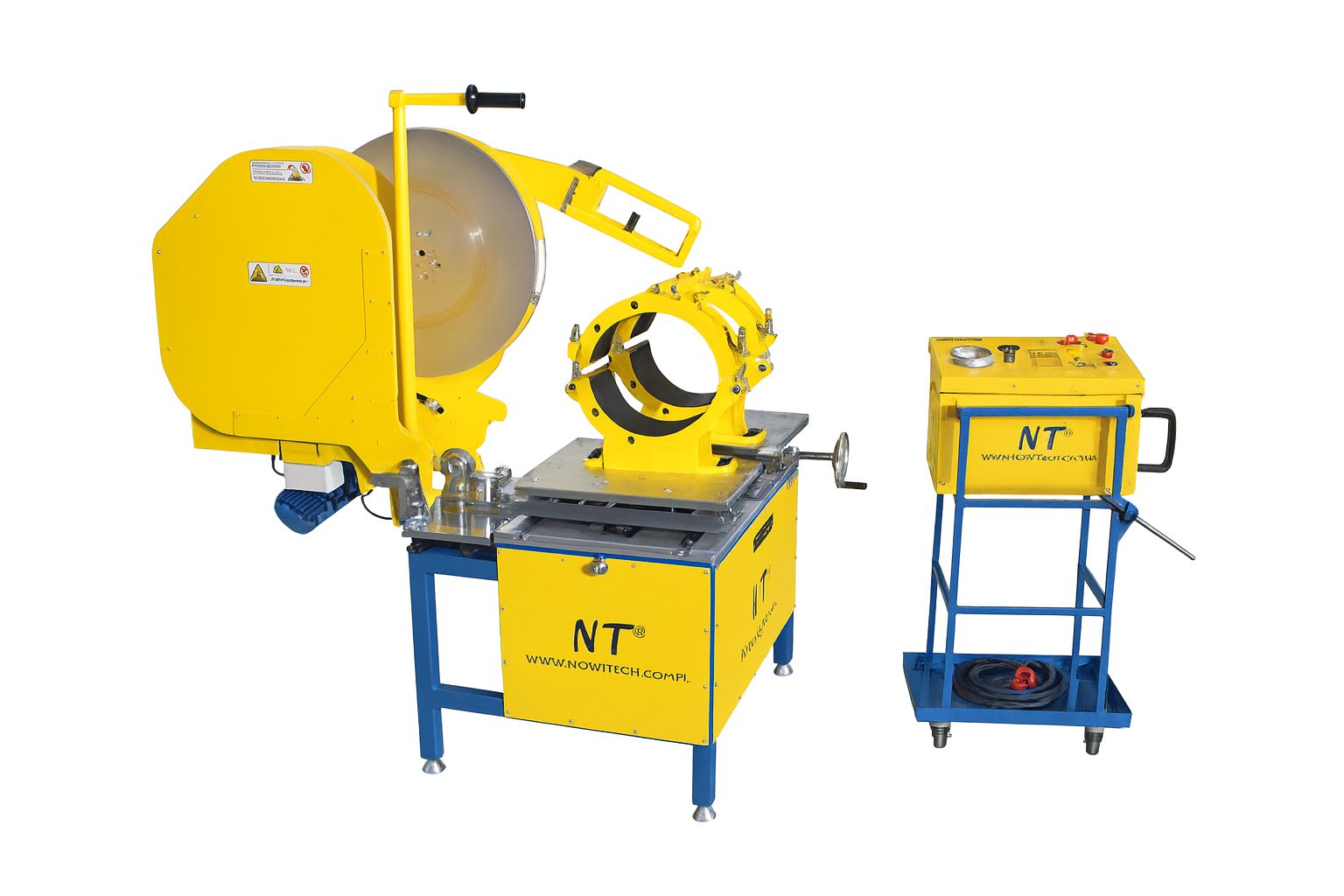

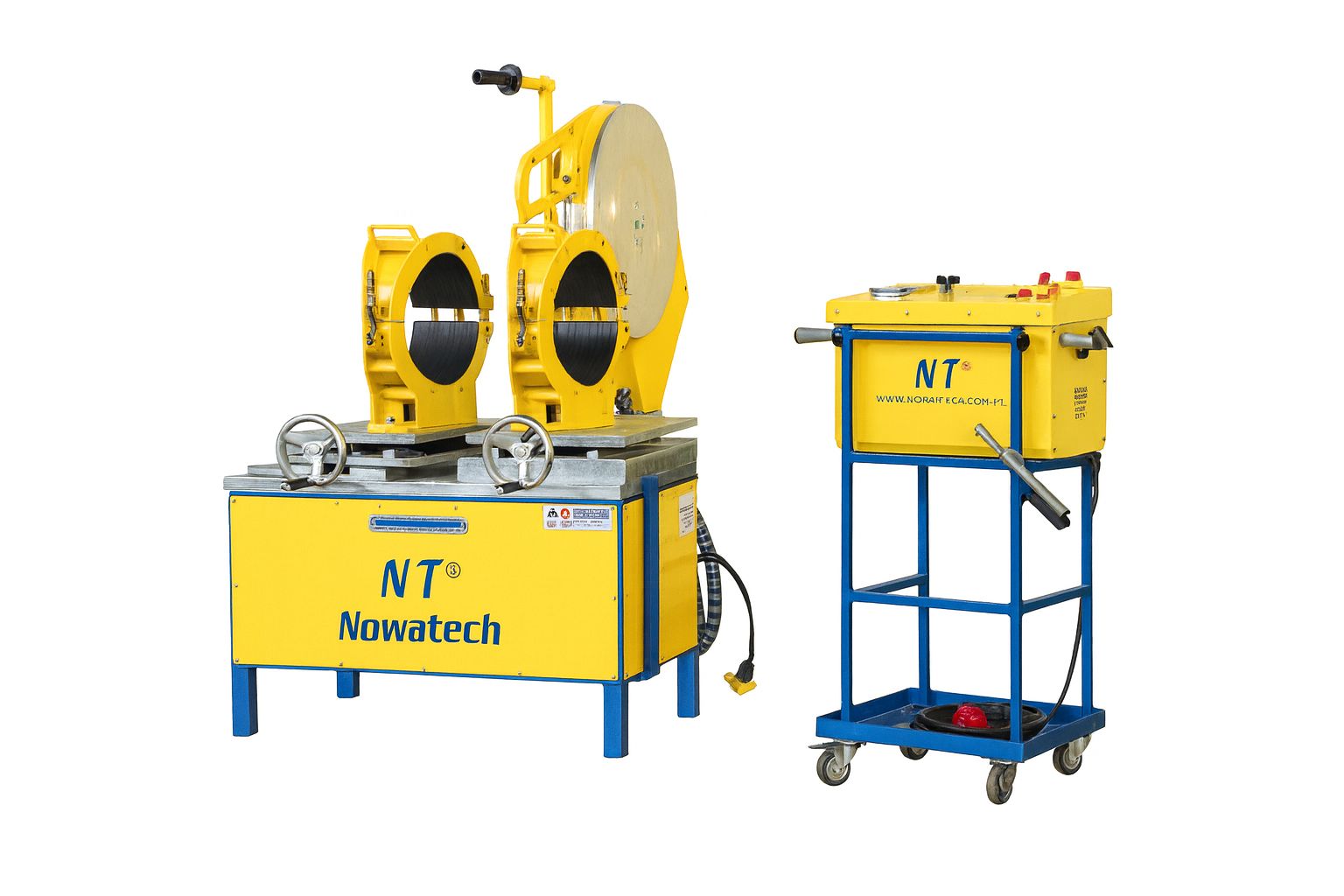

Stumpfschweißmaschine für die Herstellung von segmentierten Formstücken, aus Kunststoffrohren durch Stumpfschweißen in den Dimensionen 90 - 315 mm. Mit dieser Maschine hergestellte Formstücke zeichnen sich durch ihre hohe Dichtheit und Haltbarkeit aus. Wir bieten die Maschine wahlweise mit (ZHSN - 315 E) oder ohne (ZHSN 315) Registrierung / Dokumentation der Schweißparameter an. Die Maschine besteht aus 2 Schlitten, einem festen und einem hydraulisch angesteuertem mit fest installiertem Planhobel.
Die Steuerung der Schweißmaschine erfolgt von der Bedienstation aus, welche auf einem mobilen Wagen installiert ist. Bei der ZHSN 315 ohne Aufzeichnung / Dokumentation der Schweißparameter erfolgt die Steuerung manuell anhand einer elektronischen Schweißparametertabelle. Unsere ZHSN 315 - E verfügt über einen integrierten Datenlogger und wird halbautomatisch gesteuert . Das Steuerprogramm führt den Bediener über den LCD-Bildschirm Schritt für Schritt durch den gesamten Schweißprozess. So wird wertvolle Zeit gespart und eventuelle Fehler durch den Bediener werden minimiert. Abhängig von den ausgewählten Ausstattungsoptionen fertigt die Schweißmaschine segmentierte Bögen, T-Stücke, 45°-Y-Stücke und Kreuze. Die Schweißmaschine kann mit Zubehör zum Anschweißen von Flanschmuffen an hergestellte Formstücke, sowie zum Verlängern von Formstücken mit kurzen Abgängen ausgestattet werden.
PGEN Heizelement:
Die Temperatur des Heizelements wird über die automatische Stromversorgung gesteuert, die Diode am Heizelement informiert darüber, ob die Heizplatte die erforderliche Temperatur erreicht hat. Die genaue Temperatur der Heizplatte kann am Display der Steuerungseinheit überwacht werden. Das Heizelement ist natürlich antihaftbeschichtet.
Registrierung der Schweißparameter - nur für ZHSN E:
Das Gerät kann in der halbautomatischen Variante Parameter von bis zu 3000 Schweißzyklen speichern. Gespeicherte Daten können auf einen USB-Stick heruntergeladen und dann mithilfe einer Verbindungs - Software gedruckt werden. Die Software ist kompatibel mit den Windows-Versionen Vista, 7, 8, 8.1, 10.
Eine technische Beratung ist über unser Kontaktformular oder telefonisch möglich! Wir bieten Ihnen sämtliche Ersatzteile zur Maschine sowie eventuelle Wartung oder Reparatur auf Anfrage!
Aktuelle Lieferzeit: 30 - 40 Werktage
Lieferumfang ohne Zubehör: Schweißmaschine mit Planhobel, Heizelement inkl. Bedienpanel je nach gewählter Variante, Reduktionsspanneinsätze bis 315 mm
Allgemeine Technische Daten und Zubehörtabelle:
| Typ: | ZHSN-315/315E | ZHSN-400/400E |
|---|---|---|
| Stromversorgung: | 50 Hz, 400 V | |
| Durchmesserbereich: | 90-315 | 90-400 |
| Gesamtleistung: |
4500 W |
|
| Gesamtgewicht: | abhängig von den gewählten Ausstattungsoption | |
| Dokumentation der Schweißparameter: |
3000 Schweißnähte – nur in der Version ZHSN-315E verfügbar |
3000 Schweißnähte – nur in der Version ZHSN-400E verfügbar |
|
Einsätze zum Schweißen segmentierter Bögen: |
Durchmesserbereich: 90-315 |
Durchmesserbereich: 90-400 |
|
Einsätze zum Schweißen von T-Stücken: |
Durchmesserbereich: 90-315 | Durchmesserbereich: 90-400 |
|
Einsätze zum Schweißen von Y-T-Stücken: |
Durchmesserbereich: 90-315 | |
|
Einsätze zum Schweißen von "X"-Kreuzen: |
Durchmesserbereich: 90-315 | Durchmesserbereich: 90-400 |
|
PMKN für kurze Abgänge : |
Durchmesserbereich: 90-400 | |
|
schmale Klemme zum Geradeausschweißen rechts: |
Durchmesserbereich: 90-400 | |
|
schmale Klemme zum Geradeausschweißen links: |
Durchmesserbereich: 90-400 | |
