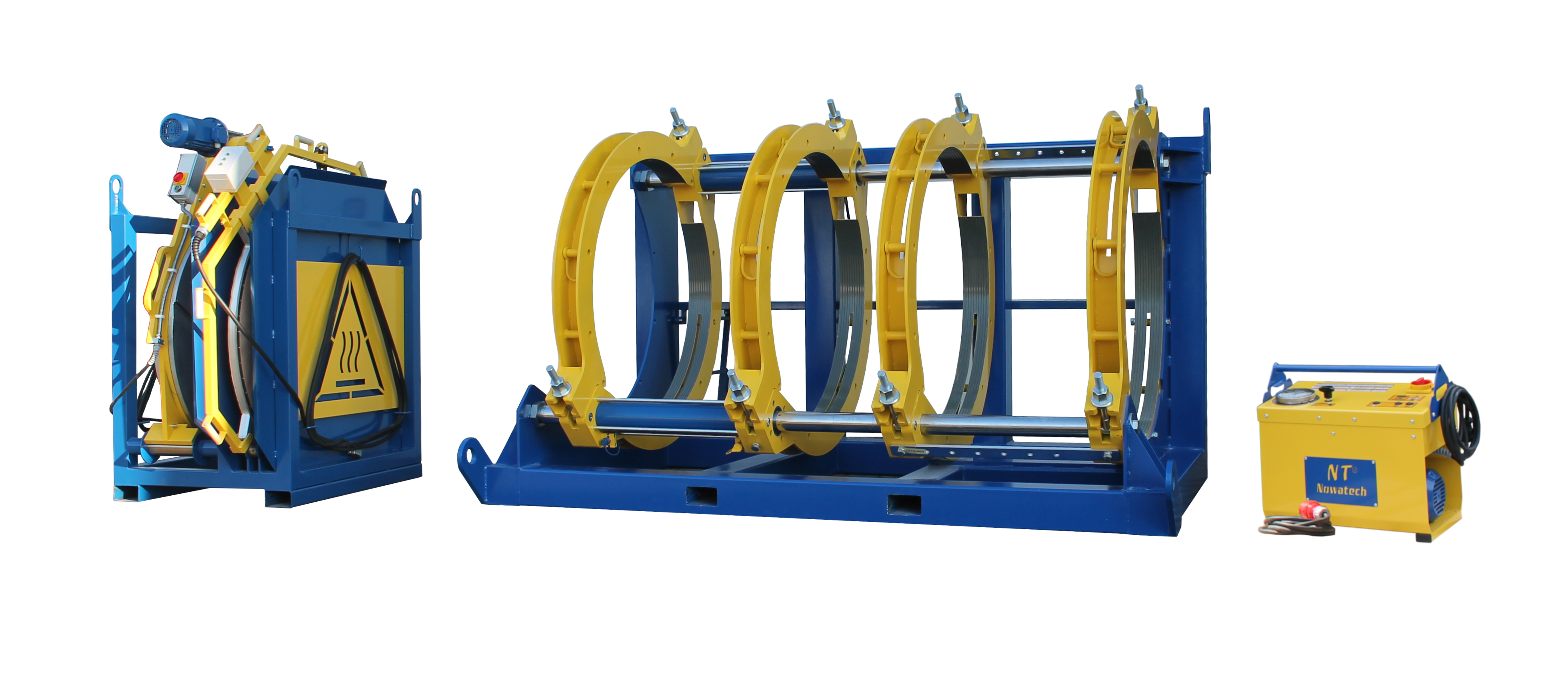

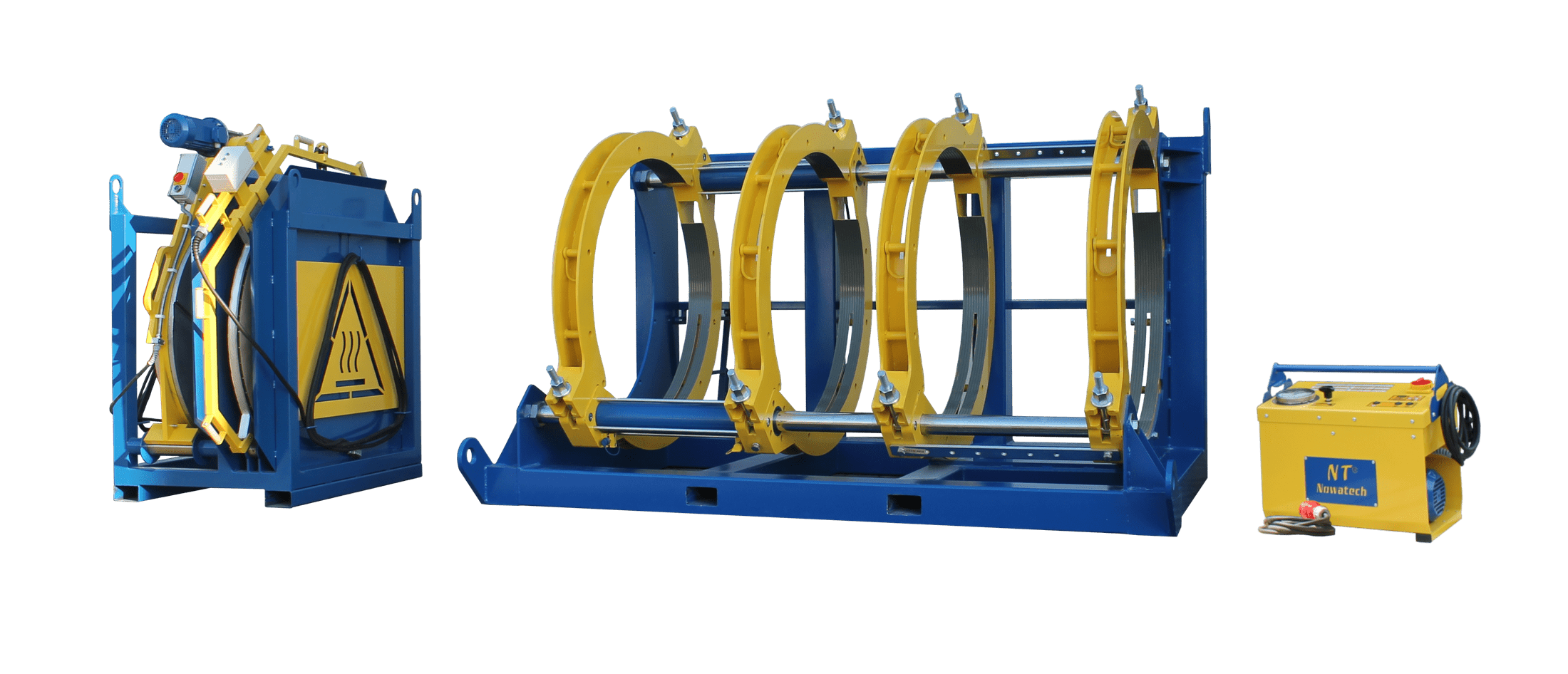

Stumpfschweißgerät ZHCB 1200

Stumpfschweißgerät ZHCB 1200 im Set

Professionell und Preiswert - manuelles Stumpfschweißgerät inklusive Spanneinsätzen mit Möglichkeit auf Protokollierung und Bedienhilfe durch externen Datenlogger

Allgemeine Informationen:

Hydraulische Stumpfschweißgeräte vom Typ ZHCB dienen zum professionellen Stumpfschweißen von Rohren aus PE, PP, PB, PVDF im Durchmesserbereich von 630 - 1200 mm ohne Aufzeichnung von Schweißparametern, manuell gesteuert. ZHCB - Schweißgeräte zeichnen sich durch eine einfache, robuste aber leichte Bauweise aus. Die Bedienung der Schweißmaschine erfolgt anhand der Schweißparametertabelle. Timer und die Stoppuhr zur Zeitmessung wurden in den Temperaturregler integriert, der sich auf dem Bedienfeld der Hydraulikeinheit befindet. Das neue Hydrauliksystem ermöglicht eine stufenlose Druckeinstellung und Druckumschaltung bei maximalem Druck. Durch die neue Lösung konnten Gewicht und Abmessungen der Maschine um 25 % reduziert werden. Es besteht die Möglichkeit unseren externen Datenlogger anzuschließen, um professionell nach DVS 2207 zu protokollieren. Der Datenlogger führt den Bediener durch gesamten Schweißvorgang und erleichtert so die Bedienung enorm. Außerdem werden so Fehlerquellen bei der Schweißung minimiert. Die Maschine wird in Polen nach aktuellen Standards hergestellt. Weitere Informationen senden wir Ihnen gern auf Anfrage!

Die Schweißtabelle:

Eine auf der Frontseite des Schweißgeräts angebrachte Tabelle mit Schweißparametern erleichtert die Bedienung des Schweißgeräts und die Aufrechterhaltung nötiger Schweißparameter erheblich. Die Standardtabelle enthält Parameter für PE-Rohre für SDR: 11, 17, 17,6 und 26. Bei Bedarf stellen wir Tabellen für andere Materialien (PP, PB, PVDF) und SDR zur Verfügung.

Interner Akku:

ZHCB - Stumpfschweißgeräte sind standardmäßig mit einem Akku ausgestattet, der den richtigen Druck während der Abkühlphase aufrechterhält, ohne dass der Pumpenmotor betätigt werden muss. Mit dieser Lösung können Sie die Betriebszeit des Generators verkürzen und verringern mögliche Fehler während der Abkühlzeit.

Profi Temperaturregler:

Das Heizelement wird durch einen Temperaturregler gesteuert, der sich auf der Hydraulikeinheit befindet. Der Regler verfügt über einen Hilfstimer und eine Stoppuhrfunktion zum Herunterzählen der Zeiten während einzelner Phasen des Schweißprozesses.

Möglichkeit zur Protokollierung nach DVS 2207:

Schweißgeräte vom Typ ZHCB können mit dem Aufzeichnungsgerät RZEN - 2000 nachgerüstet werden. Das Gerät wird elektrisch an die Hydraulikeinheit angeschlossen. Die Montage selbst erfordert kein zusätzliches Werkzeug und kann jederzeit auf der Baustelle durchgeführt werden. Der Datenlogger vereinfacht die Bedienung der Maschine und führt den Bediener Schritt für Schritt durch den Schweißprozess. Ein weiterer, wichtiger Vorteil des Datenloggers ist seine Universalität. Ein Kunde, der über eine größere Anzahl von ZHCB-Schweißgeräten, auch unterschiedlicher Größe, verfügt, kann einen Rekorder haben und ihn an das Gerät anschließen, von dem gerade eine Aufzeichnung / Bedienhilfe benötigt wird. Der Datenlogger speichert die Parameter von 2.000 Schweißungen. Es besteht die Möglichkeit eine externe GPS Antenne zur Ortung anzuschließen. Die Datei mit den Schweißnähten kann auf einem USB-Stick gespeichert und direkt vom Schweißgerät mit einem Thermodrucker oder von einem Computer, mit einer Software ausgedruckt werden, die auf der Website des Herstellers kostenlos heruntergeladen werden kann. Das Gerät finden Sie bei uns im Onlineshop.

Eine technische Beratung ist über unser Kontaktformular oder telefonisch möglich! Wir bieten Ihnen sämtliche Ersatzteile zur Maschine sowie eventuelle Wartung oder Reparatur auf Anfrage!

Lieferumfang: Heizelement, Planhobel, Stützhalter, Hydraulikeinheit, Hauptrahmen, Spanneinsätze

Lieferzeit: aktuell bis zu 4 Wochen ab Auftragsbestätigung

Allgemeine Technische Daten:

Diameter: 630 - 1200 mm

Gesamtleistung: 28900 Watt

Gesamtgewicht: 4990 Kilogramm

Hydraulikeinheit Technische Daten:

Spannungsversorgung: 400V / 50Hz

Gesamtleistung: 2200 Watt

Druckbereich: 0 - 160 Bar

Gesamtgewicht: 70 Kilogramm
