Heizwendelschweißen: PE-Rohre dauerhaft & sicher verbinden
Stellen Sie sich vor: Ein undichtes PE-Rohr im Tiefbau, Wasser tritt aus, der Zeitdruck steigt. Die Lösung? Eine Verbindungstechnik, die seit Jahrzehnten ihre Zuverlässigkeit beweist – das Heizwendelschweißen. Dieses bewährte Verfahren schafft dauerhafte, sichere Verbindungen bei PE-Rohren und gehört zum Standardrepertoire jedes Profis im Bau- und Versorgungsgewerbe.
Was macht diese Schweißtechnik so besonders? Im Kern arbeitet das Verfahren mit einer integrierten Heizspirale, die Kunststoffteile präzise auf Schweißtemperatur bringt. Das Ergebnis: homogene Verbindungen mit Festigkeiten, die dem Grundmaterial entsprechen. Ob im Tiefbau, Brunnenbau oder bei Haustechnik-Installationen – überall dort, wo PE-Rohre dauerhaft verbunden werden müssen, zeigt das Heizwendelschweißen seine Stärken. Erfahren Sie, wie dieses Verfahren funktioniert, wann es anderen Schweißmethoden überlegen ist und worauf Sie bei der Anwendung achten müssen.
Wie funktioniert das Heizwendelschweißen eigentlich?
Das Heizwendelschweißen nutzt integrierte Heizdrähte in speziellen Muffen, um thermoplastische Kunststoffrohre dauerhaft zu verbinden. Der automatisierte Prozess erhitzt das Material auf 220 bis 280 °C und schafft nach dem Abkühlen eine absolut dichte Verbindung.
Mehr erfahren
Welche Rohrmaterialien eignen sich für diese Schweißmethode?
PE-Rohre von 32 mm bis 1200 mm Durchmesser lassen sich optimal verschweißen, während PEX-Rohre aufgrund ihrer vernetzten Struktur nicht geeignet sind. Die Materialverträglichkeit zwischen PE 80 und PE 100 ermöglicht auch Mischverbindungen.
Mehr erfahren
Wann ist Heizwendelschweißen anderen Verfahren überlegen?
Bei beengten Platzverhältnissen, Reparaturarbeiten und unterschiedlichen Rohrdurchmessern zeigt das Verfahren klare Vorteile gegenüber Stumpfschweißen. Die kompakte Bauweise und automatisierte Prozessführung erhöhen Sicherheit und Produktivität auf der Baustelle.
Mehr erfahren
Welche Sicherheitsmaßnahmen sind beim Schweißen zu beachten?
Neben persönlicher Schutzausrüstung wie Handschuhen und ausreichender Belüftung ist die Qualifikation des Schweißpersonals entscheidend. Regelmäßige Prüfungen nach DVS 2207 und die strikte Einhaltung der Schweißparameter garantieren sichere Verbindungen.
Mehr erfahren
Was ist Heizwendelschweißen? Die Grundlagen des Verfahrens
Definition und Funktionsprinzip
Das Heizwendelschweißen ist ein bewährtes Schweißverfahren zur dauerhaften Verbindung von Kunststoffrohren aus thermoplastischen Materialien. Bei diesem Verfahren werden die zu verbindenden Rohre mittels einer speziellen Muffe verschweißt, in die Heizwendeldrähte integriert sind. Beim Heizwendelschweißen fließt elektrischer Strom durch diese eingebetteten Widerstandsdrähte, wodurch sich das Material auf Schweißtemperatur erhitzt und die Verbindungsflächen aufschmelzen (Wikipedia, 2024).
Das Verfahren eignet sich besonders für teilkristalline Thermoplaste wie Polyethylen (PE), Polypropylen (PP) und Polybuten (PB). Die entstehende Verbindung ist nach dem Abkühlen absolut dicht und benötigt keine zusätzlichen Dichtelemente – ein entscheidender Vorteil gegenüber mechanischen Verbindungstechniken.
Die Heizwendel als zentrales Element
Die Heizwendel stellt das Herzstück dieser Verbindungstechnologie dar. Diese spiralförmigen Widerstandsdrähte sind direkt in den Heizwendelfitting eingebettet und verlaufen entlang der gesamten Schweißzone. Wenn Strom durch die Heizwendel fließt, erwärmt sich der Draht und gibt die Wärme gleichmäßig an das umgebende Kunststoffmaterial ab.
Nach 20 Jahren in der Branche kann ich sagen: Die Qualität der Heizwendel entscheidet über die Langlebigkeit der gesamten Installation. Investieren Sie lieber einmal in hochwertige Fittings, als später teure Reparaturen durchführen zu müssen.
Die präzise Anordnung der Heizwendeldrähte gewährleistet eine homogene Temperaturverteilung in der gesamten Verbindungszone. Dies ist entscheidend für die Qualität der Schweißverbindung, da nur bei gleichmäßiger Erwärmung eine optimale Vermischung der aufgeschmolzenen Kunststoffe erfolgen kann.
Ablauf des Schweißprozesses
Der Schweißvorgang beim Heizwendelschweißen folgt einem genau definierten Ablauf nach DVS 2207-1. Zunächst werden die Rohrenden gesäubert und vorbereitet. Anschließend wird das Rohr in die Muffe eingeschoben und mittels einer Haltevorrichtung fixiert, um axiale Ausweichbewegungen während des Schweißvorgangs zu verhindern (Haustechnikdialog, 2024).
Nach dem Anschluss des Schweißgeräts an die Kontakte des Fittings startet der automatisierte Prozess. Die Parameter Schweißtemperatur und Schweißzeit werden dabei häufig über einen am Produkt angebrachten Barcode eingelesen und vom Gerät automatisch eingestellt (Unitracc, 2024). Das Material wird auf 220 bis 280 °C erhitzt, wobei die exakte Temperatur vom verwendeten Werkstoff abhängt. Der notwendige Fügedruck entsteht durch die Wärmeausdehnung des erhitzten Kunststoffs. Nach Ablauf der Schweißzeit und der anschließenden Abkühlphase ist eine unlösbare, homogene Verbindung entstanden.
Materialeignung beim Heizwendelschweißen
PE-Rohre und ihre Schweißbarkeit

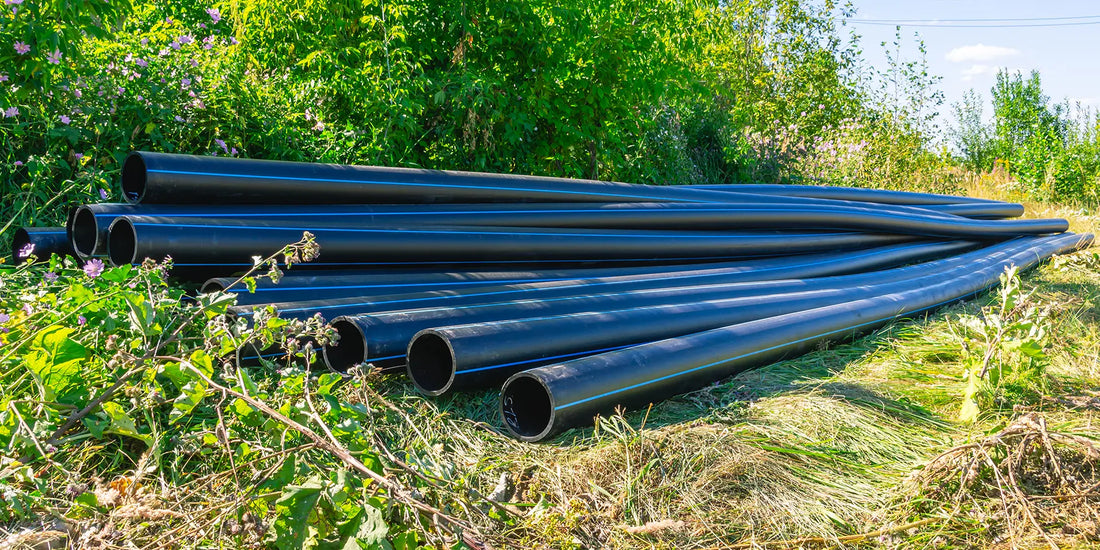

Polyethylen-Rohre eignen sich hervorragend für das Heizwendelschweißen. Das Verfahren kann bei Kunststoffrohren mit einem Durchmesser von OD 32 mm bis OD 1200 mm angewendet werden (Wikipedia, 2024). Die thermoplastischen Eigenschaften von PE ermöglichen ein mehrfaches Aufschmelzen und Wiedererstarren ohne Qualitätsverlust, was die Grundvoraussetzung für alle Schweißverfahren darstellt.
Beim Verschweißen von PE-Rohren ist die Materialverträglichkeit ein wichtiger Aspekt. Rohre aus gleichem oder ähnlichem Material lassen sich problemlos miteinander verbinden. Moderne PE-Rohrsysteme mit Schutzmantel, wie RAUPROTECT-Rohre, sind genauso schweißbar wie Standardrohre aus PE 100 (Haustechnikdialog, 2024).
Unterschiede bei PE 80 und PE 100
PE 80 und PE 100 unterscheiden sich hauptsächlich in ihrer Mindestfestigkeit und Dichte. Beide Materialtypen lassen sich mittels Heizwendelschweißen verbinden, wobei PE 100 aufgrund seiner höheren Festigkeit bei gleicher Wandstärke höhere Drücke aufnehmen kann. Die Schweißparameter müssen entsprechend dem verwendeten Material angepasst werden.
Beim Verbinden unterschiedlicher PE-Typen ist besondere Sorgfalt geboten. Grundsätzlich können PE 80 und PE 100 miteinander verschweißt werden, da beide zur gleichen Werkstoffgruppe gehören. Die Schweißtemperatur und -zeit orientieren sich dabei am Material mit den höheren Anforderungen, um eine sichere Verbindung zu gewährleisten.
Warum PEX-Rohre nicht schweißbar sind
PEX-Rohre (vernetztes Polyethylen) unterscheiden sich grundlegend von herkömmlichen PE-Rohren. Durch die Vernetzung der Molekülketten verliert das Material seine thermoplastischen Eigenschaften und wird zu einem Duroplast. Das bedeutet, dass PEX-Rohre nach der Vernetzung nicht mehr aufgeschmolzen werden können, ohne dass das Material zerstört wird.
Für Rohre aus RAU-PE-Xa ist das Heizelementstumpfschweißen derzeit noch nicht möglich (Haustechnikdialog, 2024). Allerdings lassen sich diese Rohre mit handelsüblichen Elektroschweißfittings verschweißen, da hier nur die äußere Schicht des Rohres angeschmolzen wird und die Verbindung hauptsächlich über die Muffe erfolgt.
Heizwendelschweißen vs. andere Schweißverfahren
Vergleich mit Muffenschweißen
Das Heizwendelschweißen wird oft mit dem klassischen Muffenschweißen verglichen, da beide Verfahren mit Fittings arbeiten. Der entscheidende Unterschied liegt in der Art der Wärmeerzeugung: Während beim Muffenschweißen ein externes Heizelement verwendet wird, erfolgt die Erwärmung beim Heizwendelschweißen durch die integrierten Heizdrähte direkt im Fitting.
Diese Verbindungstechnologie bietet mehrere Vorteile: Die Temperaturkontrolle ist präziser, da die Heizwendel direkt in der Schweißzone liegt. Zudem entfällt das Handling mit heißen Werkzeugen, was die Arbeitssicherheit erhöht. Die automatisierte Prozessführung beim Heizwendelschweißen reduziert außerdem die Fehlerquote durch menschliche Einflüsse.
Vorteile gegenüber Stumpfschweißen
Das Heizelement-Stumpfschweißen gilt als wichtigstes Verfahren zum Verbinden von PE-HD-Rohren (Egeplast, 2024). Dennoch bietet das Heizwendelschweißen in vielen Situationen entscheidende Vorteile. Besonders bei beengten Platzverhältnissen oder beim Arbeiten in Gräben zeigt sich die Überlegenheit: Das kompakte Schweißgerät und die einfache Handhabung ermöglichen Verbindungen auch dort, wo eine Stumpfschweißmaschine nicht eingesetzt werden kann.
Ein weiterer Vorteil liegt in der Verbindung von Rohren mit unterschiedlichen Wandstärken oder Durchmessern. Während beim Stumpfschweißen identische Rohrquerschnitte erforderlich sind, können mit Heizwendelfittings auch unterschiedliche Dimensionen problemlos verbunden werden. Die Schweißzeit ist zudem meist kürzer, was die Produktivität auf der Baustelle erhöht.
Wann welches Verfahren sinnvoll ist
Die Wahl des optimalen Schweißverfahrens hängt von verschiedenen Faktoren ab. Das Heizwendelschweißen eignet sich besonders für Reparaturarbeiten, Hausanschlüsse und Situationen mit häufigen Richtungsänderungen. Bei geraden Rohrleitungsstrecken mit großen Durchmessern ist hingegen oft das Stumpfschweißen wirtschaftlicher.
Für den Einsatz im Hausanschlussbereich kommen neben den Schweißverfahren auch mechanische Verbindungen wie Steck- und Klemmverbindungstechniken in Frage (Egeplast, 2024). Diese sind jedoch nur für bestimmte Anwendungsfälle geeignet und erreichen nicht die Dichtigkeit und Langlebigkeit geschweißter Verbindungen. Im Rohrleitungsbau für Gas- und Wasserversorgung hat sich das Heizwendelschweißen als Standardverfahren etabliert.
Hauptanwendungsgebiete des Heizwendelschweißens
Einsatz im Tiefbau
Im Tiefbau stellt das Heizwendelschweißen eine unverzichtbare Verbindungstechnologie dar. Bei der Verlegung von Versorgungsleitungen für Gas und Wasser kommt das Verfahren standardmäßig zum Einsatz (Wikipedia, 2024). Die robusten Verbindungen widerstehen den mechanischen Belastungen durch Erdbewegungen und Verkehrslasten optimal.
Besonders bei der nachträglichen Einbindung von Hausanschlüssen in bestehende Hauptleitungen zeigen sich die Vorteile: Mit speziellen Anbohrarmaturen und Sattelstücken lassen sich Abzweigungen ohne Versorgungsunterbrechung herstellen. Die kompakten Schweißgeräte ermöglichen dabei auch Arbeiten in engen Baugruben oder Schächten.
Anwendungen im Brunnenbau
Im Brunnenbau müssen Rohrleitungssysteme extremen Bedingungen standhalten. Das Heizwendelschweißen gewährleistet hier dauerhafte und absolut dichte Verbindungen, die dem Wasserdruck und möglichen chemischen Belastungen widerstehen. Die homogene Verschweißung verhindert Schwachstellen, an denen Korrosion oder Materialermüdung auftreten könnte.
Für Brunnenverrohrungen aus PE werden häufig größere Durchmesser verwendet. Hier zeigt sich ein weiterer Vorteil des Verfahrens: Auch bei Rohrdurchmessern von mehreren hundert Millimetern lassen sich mit entsprechenden Haltevorrichtungen präzise Verbindungen herstellen. Die Positionierung erfolgt dabei über spezielle Zentriersysteme, die eine exakte Ausrichtung der zu verschweißenden Teile sicherstellen.
Haustechnik und Versorgungsleitungen
In der Haustechnik hat sich das Heizwendelschweißen als zuverlässige Verbindungsmethode für PE-Rohrleitungen etabliert. Ob Trinkwasserleitungen, Heizungsrohre oder Abwassersysteme – die Vielseitigkeit des Verfahrens ermöglicht den Einsatz in verschiedensten Bereichen. Die Verbindungen erfüllen alle relevanten DVGW-Anforderungen und garantieren hygienisch einwandfreie Installationen.
Moderne Rohrleitungssysteme in der Haustechnik erfordern oft komplexe Rohrführungen mit zahlreichen Richtungsänderungen. Heizwendelfittings gibt es als Winkel, T-Stücke und Reduzierungen in verschiedensten Ausführungen. Dies ermöglicht eine flexible Anpassung an die baulichen Gegebenheiten ohne Qualitätsverlust bei den Verbindungen.
Sicherheitsvorkehrungen beim Heizwendelschweißen
Persönliche Schutzausrüstung
Die Sicherheit beim Heizwendelschweißen beginnt mit der richtigen persönlichen Schutzausrüstung. Obwohl das Verfahren im Vergleich zu anderen Schweißmethoden als relativ sicher gilt, sind dennoch Schutzmaßnahmen erforderlich. Arbeitshandschuhe schützen vor heißen Oberflächen, die während des Schweißprozesses entstehen können.
Da beim Erwärmen der thermoplastischen Kunststoffe Dämpfe entstehen können, ist für ausreichende Belüftung zu sorgen. Bei Arbeiten in geschlossenen Räumen oder Schächten kann eine Atemschutzmaske erforderlich sein. Sicherheitsschuhe mit durchtrittsicherer Sohle sind auf Baustellen ohnehin vorgeschrieben und schützen zusätzlich vor herabfallenden Rohrteilen.
Arbeitsplatzgestaltung
Ein ordentlich gestalteter Arbeitsplatz trägt wesentlich zur Sicherheit beim Schweißen bei. Die Haltevorrichtung muss auf festem, ebenem Untergrund stehen, um ein Verrutschen während des Schweißvorgangs zu verhindern. Stromkabel sind so zu verlegen, dass keine Stolpergefahr besteht und sie nicht beschädigt werden können.
Die Schweißzone sollte von brennbaren Materialien freigehalten werden. Obwohl die Temperaturen beim Heizwendelschweißen kontrolliert sind, können heiße Oberflächen dennoch eine Brandgefahr darstellen. Ein Feuerlöscher sollte stets griffbereit sein. Bei Arbeiten in Gräben ist auf ausreichende Absicherung gegen Einsturz zu achten.
Wichtige Sicherheitsregeln
Die wichtigste Sicherheitsregel betrifft die Qualifikation des Schweißpersonals. Nur geschulte und geprüfte Schweißer dürfen das Heizwendelschweißen durchführen. Die Verlängerungsprüfung nach DVS 2207 muss regelmäßig absolviert werden, um die Schweißberechtigung aufrechtzuerhalten (Wikipedia, 2024).
Vor jedem Schweißvorgang ist das Schweißgerät auf Beschädigungen zu überprüfen. Defekte Kabel oder beschädigte Stecker können zu gefährlichen Situationen führen. Die vorgegebenen Schweißparameter dürfen nicht eigenmächtig verändert werden, da dies die Qualität der Verbindung beeinträchtigen und Sicherheitsrisiken bergen kann. Nach dem Schweißen muss die vorgeschriebene Abkühlzeit eingehalten werden, bevor die Verbindung belastet wird.

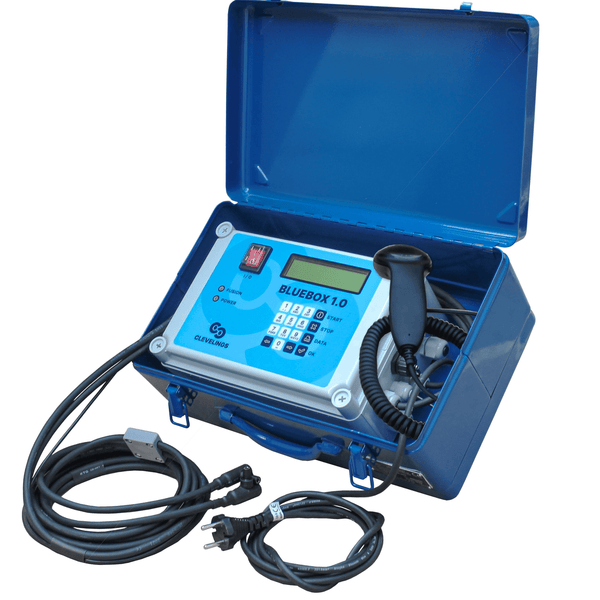

PE Schweißtechnik Produkte für professionelles Heizwendelschweißen

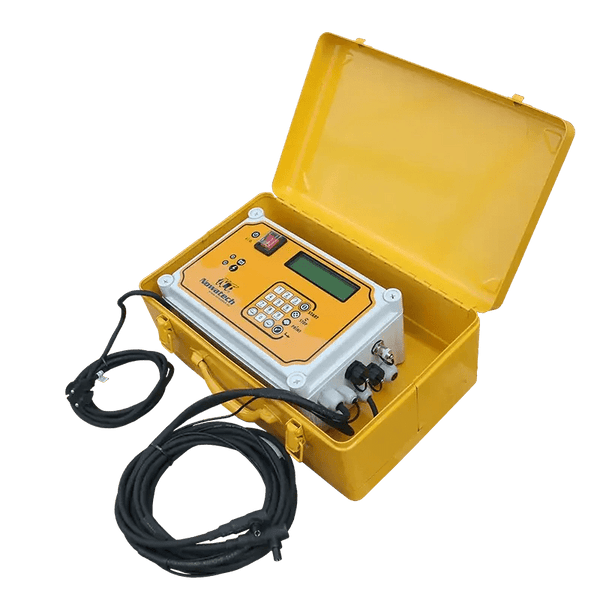

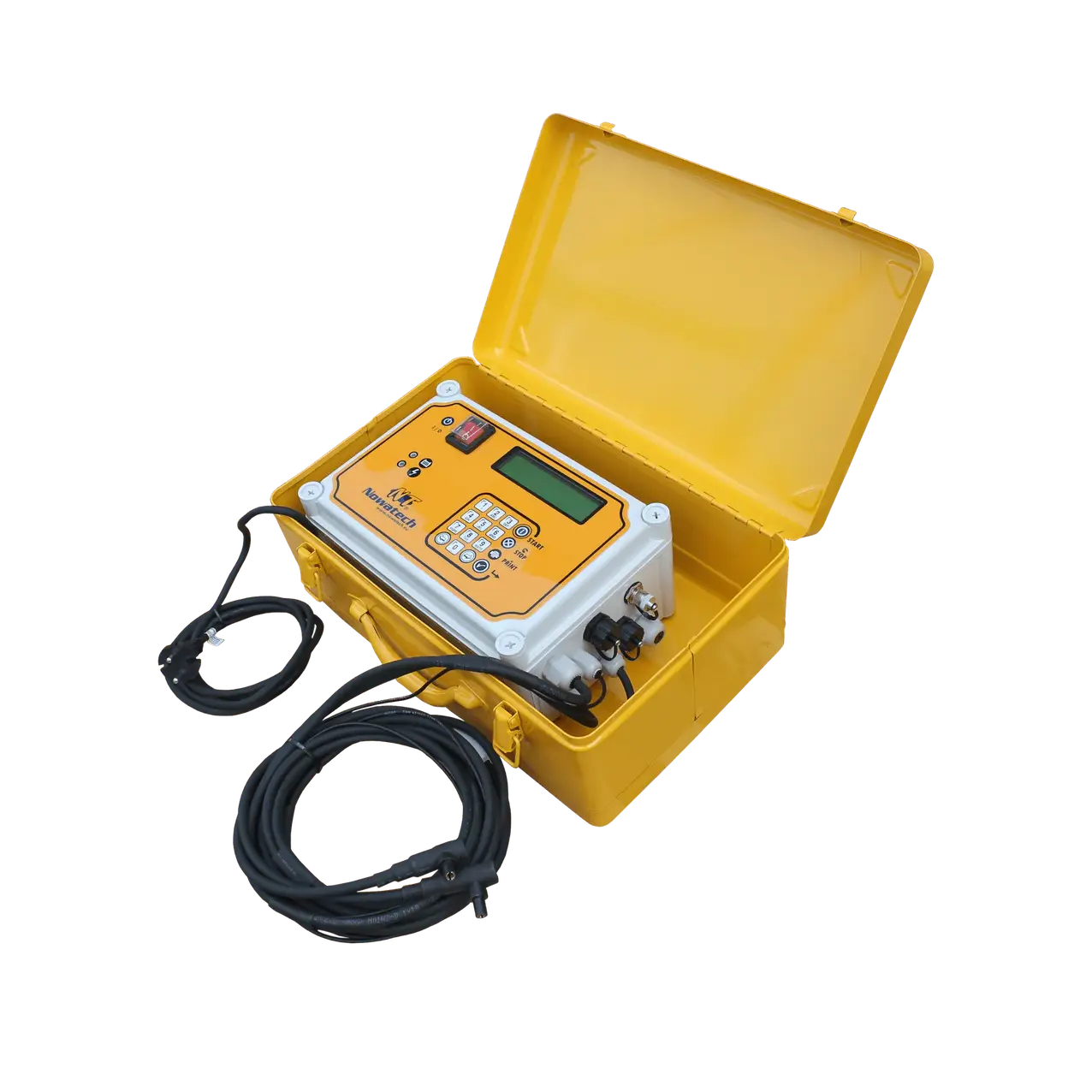

Für professionelle Anwender im Bereich der Kunststoffverarbeitung bietet PE Schweißtechnik mit dem ZEEN-2000 ein leistungsstarkes Heizwendelschweißgerät. Dieses Elektroschweißgerät wurde speziell für die Anforderungen im Rohrleitungsbau entwickelt und verschweißt Fittings und Muffen von 20 bis 400 mm Durchmesser.
Das ZEEN-2000 zeichnet sich durch moderne Features aus, die den Arbeitsalltag erleichtern: Die integrierte Speicher- und Protokollierungsfunktion dokumentiert jeden Schweißvorgang lückenlos – ein wichtiger Aspekt für die Qualitätssicherung. Über die USB-Schnittstelle lassen sich die Daten einfach auf einen Computer übertragen. Der optional erhältliche Barcode-Scanner ermöglicht das schnelle Einlesen der Schweißparameter direkt vom Fitting, was Fehler bei der manuellen Eingabe ausschließt und den Schweißprozess beschleunigt. Mit 20 Jahren Expertise im Bereich Schweißtechnik steht PE Schweißtechnik für überragende Preis-Leistung und bietet ein umfangreiches Sortiment für alle Anforderungen der PE-Schweißtechnik.
Heizwendelschweißen
Häufig gestellte Fragen zum Heizwendelschweißen
Beim Heizwendelschweißen fließt elektrischer Strom durch Widerstandsdrähte, die in einer speziellen Muffe eingebettet sind – dadurch erhitzt sich das Material auf 220-280°C und die Rohre verschmelzen dauerhaft miteinander. Der Schweißvorgang läuft vollautomatisch ab: Nach dem Einlesen der Parameter per Barcode startet das Gerät den Prozess, bei dem die Heizwendel das umgebende Kunststoffmaterial gleichmäßig erwärmt und eine homogene Verbindung entsteht.
PE-Rohre werden durch thermisches Aufschmelzen und anschließendes Abkühlen unter Druck miteinander verbunden. Die gängigsten Verfahren sind:• Heizwendelschweißen (mit Muffen/Fittings)• Heizelementstumpfschweißen (direkte Rohrverbindung)• Extrusionsschweißen (für Sonderfälle)
Muffenschweißen bezeichnet Schweißverfahren, bei denen Rohre mittels einer Muffe (Fitting) verbunden werden – beim klassischen Muffenschweißen wird ein externes Heizelement verwendet, während beim Heizwendelschweißen die Wärme durch integrierte Heizdrähte direkt in der Muffe erzeugt wird. Der Vorteil der Heizwendel-Methode liegt in der präziseren Temperaturkontrolle und dem Wegfall des Handlings mit heißen Werkzeugen.
PEX-Rohre (vernetztes Polyethylen) können nicht wie normale PE-Rohre geschweißt werden, da sie durch die Vernetzung ihre thermoplastischen Eigenschaften verloren haben. Allerdings lassen sich PEX-Rohre mit speziellen Elektroschweißfittings verbinden, bei denen nur die äußere Rohrschicht angeschmolzen wird.
Das Heizwendelschweißen eignet sich für Kunststoffrohre mit Durchmessern von 20 mm bis 1200 mm. Professionelle Schweißgeräte wie das ZEEN-2000 decken üblicherweise den Bereich von 20-400 mm ab, was für die meisten Anwendungen im Tiefbau und der Haustechnik ausreicht.
Ja, nur geschulte und geprüfte Schweißer dürfen Heizwendelschweißungen durchführen – die Qualifikation erfolgt nach DVS 2207 und muss regelmäßig verlängert werden. Diese Anforderung gewährleistet die Qualität der Verbindungen, besonders bei sicherheitsrelevanten Anwendungen wie Gas- und Trinkwasserleitungen.
Das Heizwendelschweißen hat sich als unverzichtbare Verbindungstechnologie für thermoplastische Rohrleitungen etabliert. Die Integration der Heizdrähte direkt in die Muffe ermöglicht präzise Temperaturkontrolle und automatisierte Prozessführung – entscheidende Vorteile gegenüber klassischen Schweißverfahren. Besonders im Tiefbau, Brunnenbau und der Haustechnik zeigt sich die Überlegenheit bei beengten Platzverhältnissen und komplexen Rohrführungen. Mit professionellem Equipment wie dem ZEEN-2000 von PE Schweißtechnik lassen sich dauerhafte, absolut dichte Verbindungen für Gas-, Wasser- und Abwasserleitungen realisieren. Die Investition in qualitativ hochwertige Schweißtechnik zahlt sich durch Prozesssicherheit, lückenlose Dokumentation und langlebige Rohrverbindungen aus.
